Fonctionnement d’un variateur de moteur brushless : précision, efficacité et pilotage intelligent

Avec l’essor de l’automatisation, de la robotique et des systèmes à haute performance énergétique, les moteurs brushless (ou moteurs sans balais) se sont imposés comme un standard incontournable dans les environnements où fiabilité, rendement et contrôle précis sont exigés. Toutefois, la technologie brushless ne peut fonctionner efficacement sans un système de commande électronique avancé : le variateur brushless.

Contrairement aux moteurs classiques, les moteurs brushless ne peuvent être directement alimentés par le courant alternatif du réseau. Ils nécessitent un pilotage électronique sophistiqué qui prend en compte la position du rotor, adapte la fréquence et la tension d’alimentation, et contrôle dynamiquement la vitesse et le couple. Ce pilotage est assuré par le variateur, aussi appelé contrôleur brushless ou ESC dans les applications de drones et modélisme.

Comprendre le moteur brushless

Le moteur brushless (BLDC pour Brushless Direct Current) est un moteur synchrone à aimants permanents. Il se compose d’un stator fixe comportant des bobines triphasées, et d’un rotor mobile sur lequel sont placés des aimants permanents. Contrairement aux moteurs à balais, le moteur brushless ne possède pas de collecteur ni de brosse mécanique. Cette absence de friction interne améliore considérablement la durée de vie et le rendement du moteur.

Il existe deux grandes familles de moteurs brushless : les moteurs à onde trapézoïdale (souvent appelés BLDC au sens strict) et les moteurs à onde sinusoïdale, plus précisément désignés sous le terme PMSM (Permanent Magnet Synchronous Motor). Bien que similaires en apparence, leur pilotage nécessite des approches légèrement différentes.

Moteur BrushLess

Pourquoi un variateur est-il indispensable ?

Le variateur est l’organe central du système d’entraînement brushless. Il transforme une source d’alimentation continue ou alternative (souvent via un redressement préalable) en une alimentation triphasée adaptée au moteur. Cette alimentation n’est pas fixe : elle est modulée en fréquence, en phase et en tension pour synchroniser précisément le champ statorique avec la position du rotor.

Un moteur brushless ne peut pas tourner sans cette synchronisation. Si l’on alimente les bobines sans prendre en compte la position du rotor, on génère des courants inutiles ou contraires, provoquant vibrations, échauffements et perte de couple. Le variateur permet donc non seulement d’alimenter, mais de piloter avec précision les performances du moteur.

Composition interne d’un variateur brushless

Schéma d'un variateur BrushLess

Un variateur brushless est constitué de plusieurs blocs fonctionnels essentiels. Le premier est le redresseur d’entrée, qui transforme l’alimentation secteur en tension continue. Cette tension est ensuite lissée par des condensateurs placés sur le bus DC.

L’onduleur, constitué de six transistors de puissance (généralement IGBT ou MOSFET), est l’élément actif chargé de recréer une tension alternative triphasée synthétique. Ces transistors sont commutés très rapidement grâce à des techniques de modulation de largeur d’impulsion (PWM). La vitesse de commutation, la forme d’onde et la phase des signaux générés déterminent la fréquence et le sens de rotation du moteur.

À cela s’ajoute une carte de commande numérique, souvent basée sur un microcontrôleur ou un DSP (Digital Signal Processor), qui exécute les algorithmes de régulation. Ce cœur logique mesure les signaux entrants, détermine la position du rotor et génère les signaux de commande adaptés pour chaque transistor.

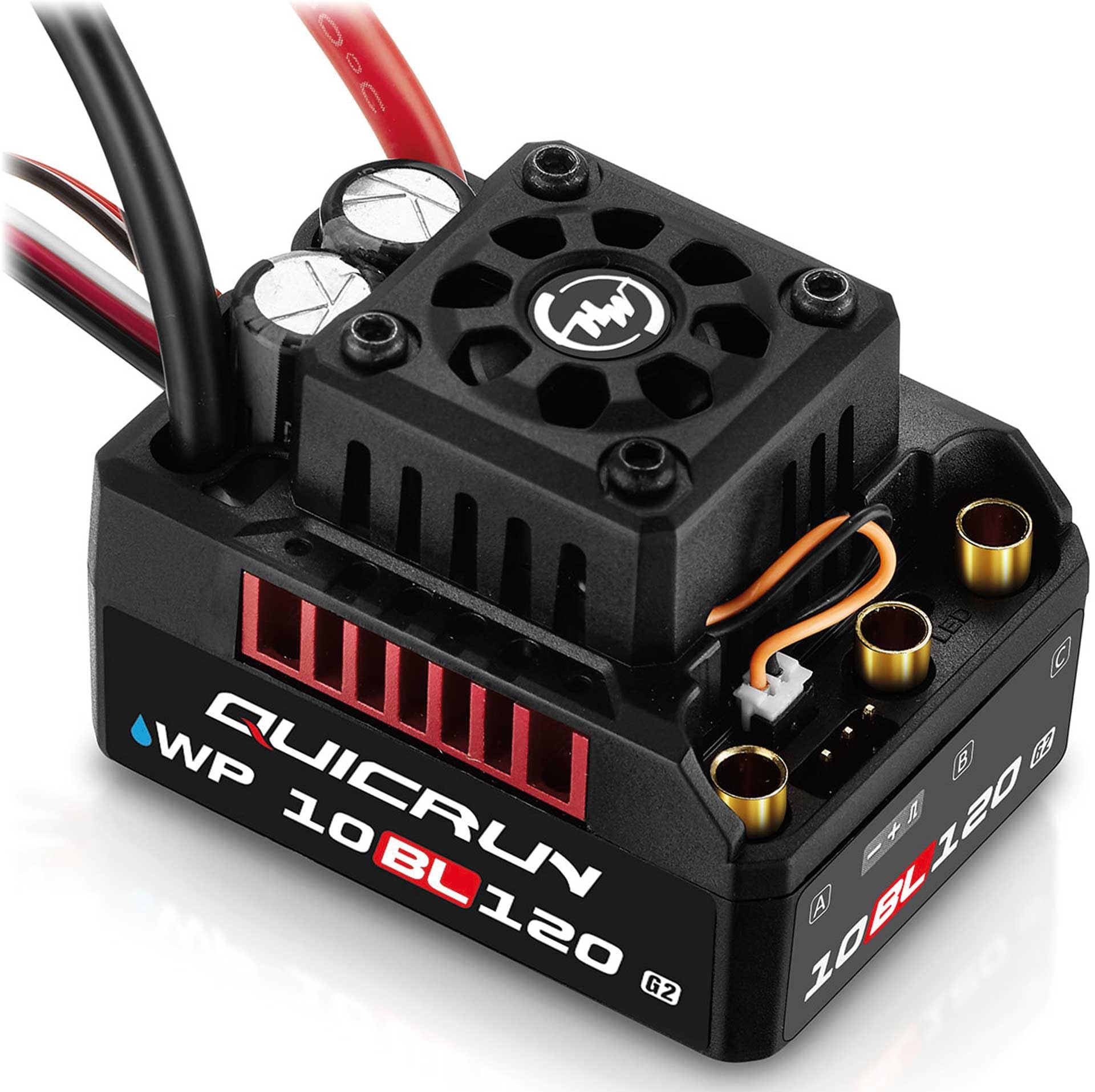

Variateur BrushLess Quicrun 10BL120

Méthodes de détection de position

Pour fonctionner, le variateur doit en permanence connaître la position angulaire du rotor. Cette information peut être obtenue de plusieurs manières.

Les moteurs les plus simples sont équipés de capteurs Hall. Ces capteurs magnétiques intégrés dans le stator détectent le passage des pôles du rotor. Ils fournissent une information discrète à 60° ou 120° d’intervalle électrique, suffisante pour une commutation trapézoïdale.

Pour des applications de haute précision, on utilise des codeurs incrémentaux ou absolus montés en bout d’arbre. Ces capteurs permettent de connaître la position avec une résolution allant jusqu’à plusieurs milliers de points par tour. Ils sont essentiels pour les machines-outils, les robots industriels ou les servomoteurs.

Enfin, certaines applications utilisent une commande dite "sensorless". Dans ce cas, le variateur mesure les tensions de retour sur les bobines et les courants d’alimentation pour estimer en temps réel la position du rotor. Cette méthode est très utilisée dans les ventilateurs, les pompes, les drones ou les véhicules électriques légers.

Techniques de commande du moteur

Il existe différentes méthodes de commande d’un moteur brushless. La plus simple est la commande trapézoïdale, qui consiste à alimenter deux phases sur trois à la fois, en fonction de la position détectée du rotor. Ce mode de pilotage est simple à mettre en œuvre, mais génère un couple légèrement pulsé et plus de bruit acoustique.

La commande sinusoïdale, quant à elle, est beaucoup plus douce. En injectant des courants sinusoïdaux dans chaque phase, synchronisés avec le rotor, on obtient un couple constant et une réduction significative des vibrations. Cette technique nécessite toutefois un calcul plus complexe, car elle implique des transformations de repères (transformation de Clarke et Park), souvent mises en œuvre via un algorithme de Field Oriented Control (FOC).

Enfin, certaines applications utilisent la commande DTC (Direct Torque Control), qui ajuste directement le couple moteur sans passer par une modulation PWM classique. Cette méthode offre des performances dynamiques exceptionnelles, mais est également plus coûteuse à implémenter.

Fonctions avancées intégrées au variateur

Les variateurs brushless modernes embarquent un grand nombre de fonctions supplémentaires. La plupart intègrent des régulateurs PID pour la vitesse ou le couple, avec des paramètres ajustables. Ils permettent également la gestion de rampes d’accélération ou de freinage, la limitation de courant, la détection de surcharge, et la régulation thermique.

Certains modèles haut de gamme offrent la régénération d’énergie : lors d’un freinage, le moteur agit comme un générateur et restitue de l’énergie au réseau ou au bus DC. D’autres sont dotés de fonctions de synchronisation multi-axes, de gestion de profils cycliques ou d’interface vers des automates programmables.

Interfaces et communication

La programmation et la surveillance d’un variateur brushless se font via différents moyens. On peut utiliser un clavier intégré, une console de paramétrage externe, ou un logiciel PC via port USB, série, ou Ethernet.

Les variateurs sont également conçus pour dialoguer avec l’environnement industriel. Ils sont compatibles avec de nombreux protocoles de communication : CANopen, EtherCAT, Modbus RTU, Modbus TCP, Profinet, Ethernet/IP, ou encore OPC UA et MQTT dans les environnements industriels connectés.

Cette ouverture leur permet d’être intégrés dans des architectures d’automatisme complexes, des systèmes de supervision (SCADA), ou encore des applications d’IoT industriel pour la maintenance prédictive.

Applications industrielles du variateur brushless

Le variateur brushless trouve sa place dans de nombreux domaines industriels. En robotique, il pilote les articulations avec une très grande précision, assurant des trajectoires douces et reproductibles. Dans les machines-outils, il contrôle les broches et les axes avec une réponse dynamique rapide et un positionnement parfait.

Les drones et véhicules autonomes utilisent des ESC compacts et légers, capables de fournir une puissance élevée dans un encombrement réduit. Ces contrôleurs doivent aussi répondre à des exigences thermiques et de fiabilité très strictes.

Dans l’industrie agroalimentaire ou pharmaceutique, les variateurs brushless sont utilisés pour des convoyeurs à vitesse variable, des mélangeurs, des doseurs, ou des lignes de conditionnement où l’hygiène, la régularité et la traçabilité sont critiques.

Produits associés et environnement matériel

Pour accompagner les variateurs brushless, on trouve une large gamme de moteurs à aimants permanents adaptés à chaque besoin. Il existe des moteurs à rotor interne ou externe, des servomoteurs, des moteurs à flux axial, avec ou sans ventilation, selon les performances recherchées.

Les accessoires indispensables incluent également les câbles blindés pour limiter les perturbations électromagnétiques, les filtres CEM, les inductances de lissage, les résistances de freinage et les modules de protection thermique.

Certaines marques proposent des kits complets incluant le moteur, le variateur, le logiciel de paramétrage et les schémas d’intégration électrique. Ces ensembles prêts à l’emploi permettent de simplifier la mise en œuvre pour des machines spéciales, des bancs d’essai ou des lignes de production automatisées.

Maintenance, diagnostic et supervision

Les variateurs brushless récents disposent d’outils de diagnostic avancés. Ils permettent de lire en temps réel les courants, tensions, températures, vitesses, alarmes et historiques. Ils peuvent également enregistrer les événements critiques, comme les surintensités ou les arrêts d’urgence.

Certains sont capables de communiquer leurs données vers un système SCADA, un cloud ou une application mobile. Cela permet de mettre en place des stratégies de maintenance conditionnelle ou prédictive, afin de réduire les coûts d’exploitation et d’augmenter la disponibilité des machines.

Conclusion

Le variateur de moteur brushless est bien plus qu’un simple convertisseur de courant. Il est le cerveau du système d’entraînement, garant de la performance, de la fiabilité et de l’efficacité énergétique. Grâce à ses capacités de contrôle avancées, sa flexibilité de configuration et son intégration aux architectures industrielles modernes, il constitue une solution incontournable pour les systèmes exigeants.

Qu’il s’agisse d’applications haute précision comme la robotique, de solutions économes en énergie comme les ventilateurs intelligents, ou d’équipements critiques comme les véhicules électriques, le variateur brushless permet une maîtrise complète du mouvement.
