Fonctionnement d’un variateur de moteur asynchrone : contrôle, performance et efficacité énergétique

Dans le paysage industriel moderne, le moteur asynchrone règne en maître incontesté. De par sa robustesse, sa simplicité et son faible coût, il constitue le choix privilégié pour des milliers d'applications : pompes, ventilateurs, convoyeurs, compresseurs, ascenseurs, ou encore machines de production. Toutefois, en fonctionnement classique, le moteur asynchrone est limité à une vitesse fixe dictée par la fréquence du réseau électrique.

Le rôle du variateur de fréquence

L’intérêt principal du variateur est sa capacité à moduler la vitesse du moteur. Sans lui, un moteur tourne toujours à une vitesse déterminée par la fréquence du réseau et le nombre de pôles. Avec lui, cette vitesse devient une variable de commande, pilotée par une électronique de puissance qui adapte en temps réel la fréquence et la tension du courant fourni au moteur. Cela permet d’ajuster la vitesse du moteur en fonction des besoins réels de la machine ou du procédé, d’optimiser l’énergie consommée.

Architecture du variateur

Techniquement, le fonctionnement d’un variateur de fréquence repose sur trois étapes essentielles. D’abord, le courant alternatif provenant du réseau est redressé grâce à un pont de diodes. Ce courant est ensuite filtré pour obtenir une tension continue stabilisée. Enfin, une série de transistors de puissance, généralement des IGBT, recomposent un courant alternatif triphasé dont la fréquence est précisément pilotée selon les consignes. Cette dernière étape, appelée onduleur, est le cœur du variateur./p>

L’architecture interne d’un variateur est donc à la fois simple dans ses principes et sophistiquée dans sa mise en œuvre. Chaque bloc doit être soigneusement dimensionné pour garantir une compatibilité électromagnétique parfaite, une dissipation thermique suffisante, une longévité des composants et une précision de pilotage adaptée à l'application visée. Les algorithmes de commande sont exécutés par des microcontrôleurs embarqués, souvent aidés de coprocesseurs spécialisés dans les calculs temps réel.

Variateur

Vitesse et glissement

Le moteur asynchrone possède une caractéristique particulière : il ne tourne pas exactement à la vitesse de synchronisme, mais légèrement en dessous. Ce phénomène, appelé glissement, est indispensable à la création du couple moteur. La vitesse de rotation réelle est donc donnée par une formule classique mais fondamentale :

n = (60 × f) / p × (1 - s)

où n est la vitesse de rotation, f la fréquence du courant, p le nombre de paires de pôles du moteur, et s le glissement. En modulant f, le variateur prend le contrôle total de la vitesse du moteur.

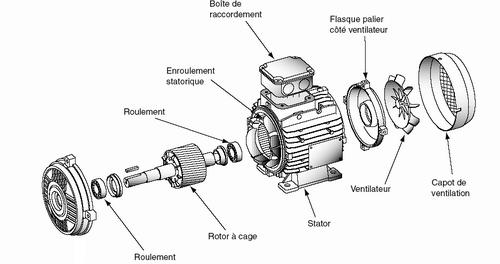

Moteur asynchrone

Commande V/f

Dans la majorité des cas, le variateur applique une loi de commande V/f constante, c’est-à-dire qu’il ajuste la tension en proportion de la fréquence. Par exemple, à 50 Hz, la tension nominale est de 400 V. À 25 Hz, la tension est réduite à 200 V. Ce maintien du rapport V/f permet d’assurer un champ magnétique stable dans le moteur et donc un couple constant. Cette méthode, bien que simple, suffit à de très nombreuses applications standards, notamment les charges à couple quadratique comme les pompes.

Modes de commande avancés

Mais pour des applications nécessitant un contrôle plus fin, notamment à bas régime ou pour les charges à couple constant, d’autres méthodes de commande sont mises en œuvre. La commande vectorielle sans capteur, par exemple, permet d’estimer en temps réel le flux et le couple moteur à partir des mesures de courant, sans avoir besoin de capteurs externes. Ce type de pilotage améliore nettement le comportement dynamique du moteur, surtout lors des variations de charge ou en cas de redémarrage.

Une version encore plus évoluée intègre un retour de capteur de position ou de vitesse, ce qui permet une commande dite FOC (Field Oriented Control). Cette méthode est particulièrement efficace pour les systèmes à haute exigence de précision, comme les ascenseurs, les grues ou les machines CNC.

Configuration et supervision

La configuration d’un variateur passe généralement par un panneau de commande intégré, composé d’un écran et de quelques boutons. Les modèles plus évolués proposent une interface logicielle sur PC, avec connexion USB, série ou Ethernet, permettant de configurer les paramètres avec une plus grande aisance.

Ces logiciels offrent des fonctions de diagnostic, de simulation, de sauvegarde de configuration, et parfois même de supervision en temps réel. Certains variateurs disposent d’un serveur web embarqué, permettant une configuration distante via navigateur.

Communication et intégration

La connectivité des variateurs modernes les rend compatibles avec une multitude de protocoles industriels. On retrouve les classiques Modbus, CANopen, Profibus ou Ethernet/IP, mais aussi les protocoles plus récents comme Profinet, OPC UA ou MQTT. Cette richesse de communication permet aux variateurs de s’intégrer dans des architectures d’automatisme complexes, de dialoguer avec des automates programmables, des systèmes SCADA, ou des plateformes cloud d’analyse de données.

Fonctions intégrées

Les fonctions intégrées dans les variateurs ne cessent de s’enrichir. La plupart intègrent une régulation PID permettant de piloter directement un process en boucle fermée. D'autres permettent de configurer plusieurs vitesses de consigne, des profils de démarrage ou d’arrêt, des modes de freinage, ou encore des alarmes spécifiques à chaque événement.

Certains variateurs permettent même la gestion de la redondance ou la mise en parallèle de plusieurs entraînements. Des fonctions de sécurité comme STO, SS1, ou SLS sont également proposées, répondant aux normes en vigueur dans l’industrie.

Applications pratiques

Sur une chaîne de production, un variateur permet de synchroniser la vitesse des convoyeurs, de moduler l’alimentation des moteurs selon la charge, ou de réguler la vitesse d’une machine de manière dynamique. Dans les stations de pompage, il permet de maintenir une pression constante quelle que soit la demande, tout en réduisant fortement la consommation électrique.

Dans les systèmes de ventilation, il assure un débit d’air variable, réduisant le bruit, les pertes de charge, et l’usure des composants. L’économie d’énergie apportée par le variateur est particulièrement sensible dans les applications à couple quadratique. En effet, la puissance absorbée est proportionnelle au cube de la vitesse, ce qui permet une réduction très significative de la consommation.

Précautions à l’installation

L’installation d’un variateur implique quelques précautions. Le câblage entre le variateur et le moteur doit être réalisé avec des câbles blindés pour limiter les perturbations électromagnétiques. Il convient également de vérifier la compatibilité du moteur avec les hautes fréquences de commutation, afin d’éviter les décharges électriques dans les enroulements.

Des filtres CEM ou sinusoïdaux peuvent être nécessaires selon la longueur des câbles ou la sensibilité de l’environnement. Le choix de l’armoire électrique, du système de refroidissement, et des protections thermiques est également déterminant.

Produits associés

Des fabricants comme Siemens, Schneider, ABB, Danfoss, WEG ou Delta proposent des gammes complètes de variateurs, adaptées à tous les secteurs. Ces constructeurs accompagnent leurs produits de logiciels performants, d’outils de diagnostic, de manuels détaillés, et de services techniques.

Les accessoires tels que les selfs, les filtres CEM, les résistances de freinage, les modules de communication, les relais thermiques, les capteurs analogiques ou les pupitres de commande déportés complètent la solution d’automatisation.

Vers l’industrie 4.0

Les variateurs modernes ne se contentent plus de piloter un moteur. Ils deviennent des objets connectés capables de transmettre des données vers des systèmes cloud, de dialoguer avec des plateformes de maintenance prédictive, ou d’alimenter des dashboards d’analyse énergétique.

Grâce à leur connectivité étendue, leur intelligence embarquée, et leur adaptabilité, ils participent activement à la digitalisation des usines. Ils sont des acteurs clés de l’industrie 4.0.

Conclusion

Le variateur de fréquence appliqué au moteur asynchrone est aujourd’hui un élément incontournable de l’automatisation industrielle. Il offre une souplesse de pilotage, une amélioration de la durée de vie des équipements, une optimisation énergétique et une intégration parfaite dans les architectures connectées modernes.
